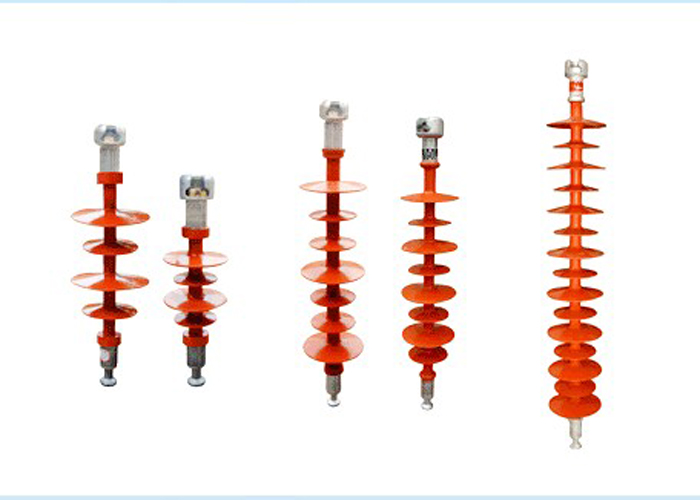

一、产品概述
复合支柱绝缘子抗弯曲性能好，防污能力强，抗冲击能力强，防震和防脆断性能好，体积小，重量轻，安装方便，可免维护，不需人工清扫，与瓷具有可互换性。
二、功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子关键的问题----界面电气击穿。金具与芯棒的联接采用电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。
三、技术参数表
|
产品型号 |
额定电压kv |
额定机械弯曲负荷kN |
结构高度mm |
绝缘距离mm |
最小公称爬电距离mm |
雷电冲击耐受电压（峰值）kv |
工频耐受电压（有效值）kv |
爬电比距 |
安装孔中心距离mm |
|
FZS-10/4 |
12 |
4 |
230 |
140 |
300 |
75 |
45 |
25 |
76 |
|
FZSW-20/6 |
24 |
6 |
330 |
230 |
650 |
125 |
65 |
25 |
76/140 |
|
FZSW-35/6 |
40.5 |
6 |
450 |
350 |
1020 |
230 |
95 |
25 |
76 |
|
FZSW-35/6 |
40.5 |
6 |
450 |
350 |
1020 |
230 |
95 |
25 |
140 |
|
FZSW-66/8 |
72.5 |
8 |
770 |
630 |
2100 |
410 |
185 |
25 |
140 |
|
FZSW-110/10 |
126 |
10 |
1230 |
1060 |
3150 |
550 |
230 |
25 |
140/225 |
|
FZSW-220/5 |
252 |
5 |
2460 |
2100 |
6300 |
1000 |
395 |
25 |
140/225 |
四、安装注意事项
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。
(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触部分用软布包裹。
(3)严禁脚踩绝缘子伞群。
(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。
(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于放电和保护伞群。
